RP系列减压阀管配安装说明

发布时间:2015-03-02 00:00浏览次数:

      RP系列减压阀是日本VENN阀天设计生产的先导活塞式减压阀,该系列减压阀工作稳定,动作灵敏。下面以RP-6减压阀为例介绍下RP系列减压阀管配以及安装的注意要点。

      1、减压阀安装时注意介质流向与阀门上箭头一致,阀门与水平管道垂直。

      2、减压阀阀后应该安装安全阀,防止减压阀发生故障的时候,损坏管道设备。

      3、减压阀阀前要安装过滤器,防止由于流体内夹杂固体杂质导致的减压阀故障(通常为不减压或者减不到要求的压力)。

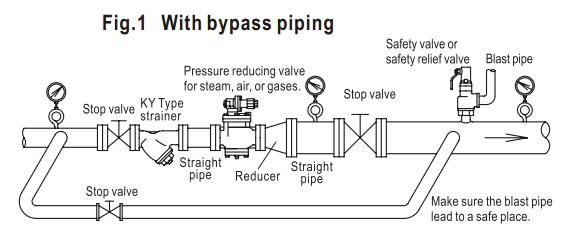

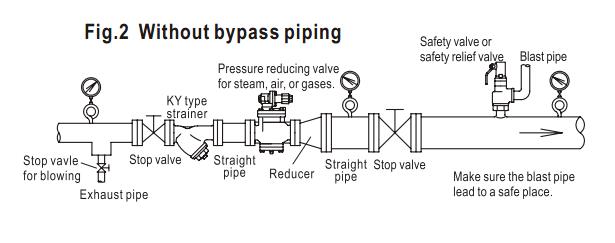

      4、如果设备在运行期间不能停机的话,在设计管道系统,安装减压阀的时候,需要给减压阀安装旁通管道(旁通管道中间设置关断阀门,见图fig.1);如果系统工况不允许安装旁通管道的话,则需要在装有减压阀的主管道上设计泄放管路(管路中设有关断阀门),便于管道进行吹扫(见图fig2)。

VENN阀天减压阀装配示意图

VENN阀天减压阀安装示意图

      5、管道系统注意布置要规范,减压阀前后都要加装关断阀,压力表。如果与减压阀连接的阀门必须要用到螺纹连接的阀门的话(RP-6减压阀是法兰连接),需要用连接头将其转接,便于减压阀的维护和拆装。需要注意的是:减压阀前后管道的直径需要根据减压阀标准流量表中的流量参数来选择。通常来说,由于减压后的流体流量和压力都有所降低,故而管道通径也会相对阀前变小。所以,在安装的时候,需要用缩径接头予以连接。

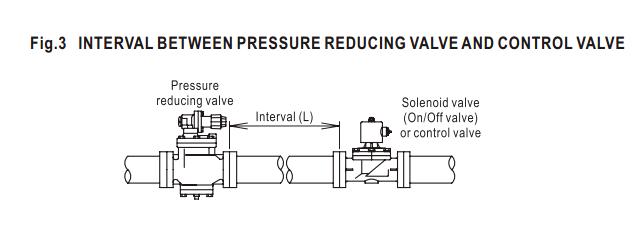

      6、减压阀阀后如果需要安装电磁阀或者调节阀的话,需要注意减压阀与电磁阀或者调节阀的距离。如果减压阀后安装电磁阀的话,减压阀与电磁阀之间的距离至少为2m。如果减压阀阀后安装调节阀的话,当管道通径小于等于100mm时,减压阀与调节阀的间距至少为1m;当管道通径大于等于125mm时,减压阀与调节阀的间距至少为1.5m(见图fig3)。

RP-6减压阀安装

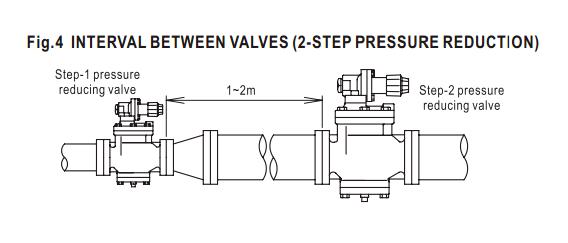

      7、如果介质减压过程需要连续两次完成,则两个减压阀的间距应该在一到两米之间(见图fig4)。

RP-6减压阀二次减压安装示例

      8、在蒸汽减压系统中,如果冷凝水没有得到及时排放的话,可能会发生震动或者撞击现象。

      9、减压阀系统设计的时候,要给减压阀的安装维护预留足够的空间。

      11、如果使用环境温度较低,甚至会结冰的话,需要注意保温,并将冷凝水及时排出并与减压阀隔离。

      12、由于出厂的时候,减压阀的阀后压力做统一设定,所以,在安装完毕后您需要对减压阀按照您实际工况要求进行设定调试。
