RP-6蒸汽减压阀是日本VENN阀天生产的先导活塞式减压阀。在实际工程中我们经常会遇到以下情况:已知实际的阀前蒸汽压力,阀后蒸汽压力,蒸汽温度,蒸汽用量等条件,选择RP-6减压阀口径。下面我们按照通过两个示例来介绍减压阀口径的选择方法。
示例一: 我们假设工况参数为:一次侧压力(阀前压力):0.45MPa;二次侧压力(阀后压力):0.2MPa;蒸汽实际流速:700m³/h,蒸汽实际温度为205℃

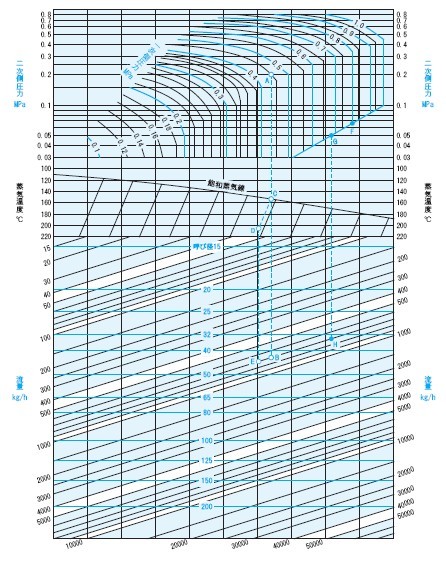

首先,我们在压力流量图表(见下图上部)中,找到一次侧压力0.45MPa(曲线)和二次侧压力0.2MPa(横线)的交点,记为点A。以A点为起点向下画一条垂直的虚线,取虚线与压力流量图表下部流量为700Kg/h的斜线交点,记为点B。因为点B位于口径标线(蓝色横实线)40mm与50mm之间,我们向上取整,取口径为50mm。如果我们阀门流通的蒸汽为饱和蒸汽,我们的选型就此就已经结束了。
其次,由于我们的蒸汽温度是205℃,要高于0.45MPa饱和蒸汽的实际温度(148℃),故而,我们需要根据蒸汽的实际温度对我们刚刚选出的口径进行验证。我们取虚线AB与饱和蒸汽温度曲线的交点为点C,以点C为起点,沿图中斜线做平行线,与205摄氏度横线交点,我们取为点D,沿点D向下做垂线,与流量曲线700Kg/h交点,我们取为点E。因为点E位于口径标线(蓝色横实线)40mm与50mm之间,我们向上取整,取口径为50mm。就此,RP-6减压阀口径选型结束。
示例二、我们假设工况参数为:一次侧压力0.8MPa;二次侧压力:0.05MPa;饱和蒸汽流速700m³/h
首先,我们在图中一次侧压力曲线底端做连接线,并取连接线与0.8MPa压力曲线交点为点F。降交点F沿我们所做的连接线下移,与二次侧压力0.05MPa曲线交点取为点G(其实就是我们所做连接线与二次侧压力曲线0.05MPa的交点)。以点G为起点,向下做垂线,与流速曲线700的交点取为点H,因为点H位于口径标线(蓝色横实线)32mm与40mm之间,我们向上取整,取口径为40mm。由于我们减压阀流通的是饱和蒸汽,故而RP-6减压阀口径选型就此结束。
以上示例表面,我们在对减压阀选型的时候,至少需要明确的以下四个参数:一次侧压力,二次侧压力,蒸汽温度,蒸汽的用量(也就是蒸汽流速)。这四项参数加上减压阀的压力流量选型表,基本可以完成我们减压阀的口径选型了。最后依据减压阀的标准压力流速表对我们选出的型号,口径以及管配尺寸进行综合调校就可以了。
