在压力管道系统中,安全阀起到的作用就是当减压阀或者其他稳压装置失效的时候,对系统超压的一个警报和保护,否则,当上述失效事件发生的时候,将直接损坏管道系统,甚至酿成事故。下面以日本VENN阀天(桃太郎)安全阀的设定参数和标准参数为例说明压力管道系统中安全阀设置的注意事项:
1、安全阀安装于减压阀后的时候,设定压力需要根据减压阀设定压力值进行一定的安全冗余后进行设定(设定参考值见表1)。
减压阀设定压力(Pr) | 安全阀设定压力(Ps) |
Pr≤0.1 | Pr+0.05MPa |
0.1<Pr<.0.4 | Pr+0.08MPa |
0.4≤Pr<0.6 | Pr+0.12MPa |
0.6≤Pr<0.8 | Pr+0.15MPa |
0.8≤Pr<1.0 | Pr+0.19MPa |
1.0≤Pr≤1.2 | Pr+0.23MPa |
表1
2、由于安全阀在管道系统中起到的是安全泄压的作用,故而,我们在选择安全阀的时候,要注意安全阀的口径以及流量是否能够满足管道泄压的需求。对于减压阀后端的安全阀,其流量至少要为减压阀最大流量的10%,才可以安全的起到泄压报警,保护后端设备的需要。表2和表3为SL-37、SL-38、SL-39以及SL-40系列安全阀不同口径的安全阀,在不同设定压力下,标准流量参数,供参考。

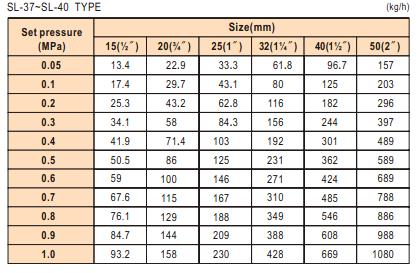

表2:SL-37~SL-40安全阀标准流量表(饱和蒸汽)
表3:SL-37~SL-40安全阀标准流量表(空气)
