TD系列温控阀是日本阀天VENN设计生产的自力式温度调节阀,该类型温控阀无需任何外加动力即可完成对水箱或者换热器等设备的温度控制。其中常用的型号是TD-2系列和TD-8系列这两个系列的温控阀。
下面介绍下如果根据蒸汽管道实际工况以及选型参数表对TD系列温控阀进行选型。我们假设蒸汽管道参数为:
一次侧蒸汽压力:0.2MPa
蒸汽流量:200Kg/h
蒸汽压差:0.05MPa

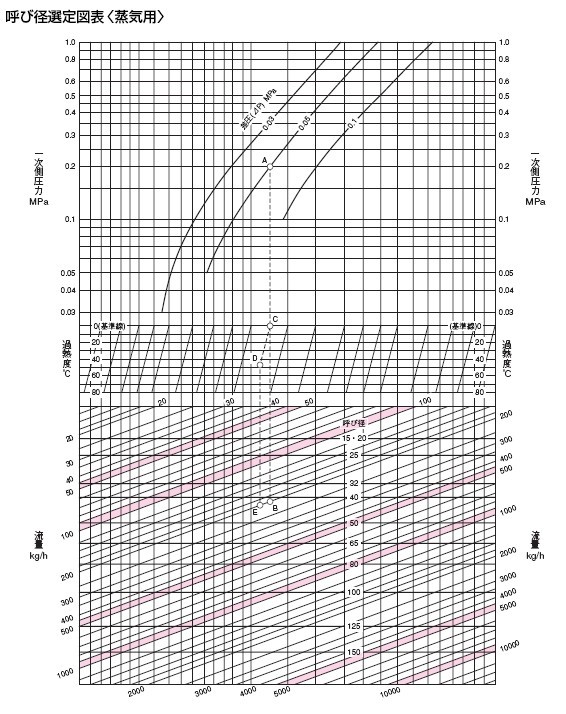

第一步,我们在上图中一次侧压力部分的横线中找到0.2MPa这条线,在压差曲线(ΔP)找到0.05MPa这条曲线,取0.2MPa横线和0.05MPa曲线的交点为点A。以点A为起点向下垂直画虚线与图表下半部分的流量图标中200Kg/h的斜线交点为点B。因为点B位于口径40mm和50mm直线之间,我们向上取整,选择50mm为我们需要选择的口径。如果您管道内走的是饱和蒸汽的话,对温控阀的选型就到此结束了。
第二步,如果您管道内走的是过热蒸汽的话,还需要根据蒸汽实际温度对我们上边的选型进行再选型调校。假设管道蒸汽温度是180℃。第一步我们选出的口径是DN50,TD-2和TD-8这两个型号的温控阀DN50口径的正常工作压力是0.7MPa(详见各自参数)。0.7MPa饱和蒸汽的温度是132.9℃,据此我们计算出管道内蒸汽的过热度=180℃-132.9℃=47.1℃。我们取第一步所画虚线AB与蒸汽过热度图标(上图中间部分)基准线交点为C点,沿C点做平行线与过热度47.1℃曲线交点为D点。沿D点相下垂直做虚线,与流量200Kg/h交点取为E点,由于E点恰好也位于口径40mm和50mm直线之间,我们向上取整,选择50mm为我们需要选择的口径。如果没有位于相同区间,两者以口径大者为准。
第三步,根据您管道连接实际情况,选择螺纹连接型号(TD-8系列)还是法兰连接型号(TD-2系列型号)即可。
就此完成对TD系列自力式温度调节阀的选型。
