SF-20L安全阀

日本阀天VENN SF-20L安全阀为进口全量式蒸汽法兰安全阀，出口比入口大两个口径，其优点是，当介质超压时安全阀可瞬间排掉介质，以保证阀后设备的安全。
适用流体：蒸汽
适用压力：3.0Mpa以下
调压范围： 1.0-3.0Mpa
流体温度： -5-250℃
连接方式 ：JIS 20K 30K 法兰
阀体材质：铸铁
阀座材质：不锈钢
阀体耐压：介质压力的2倍
口径范围： DN15-DN150

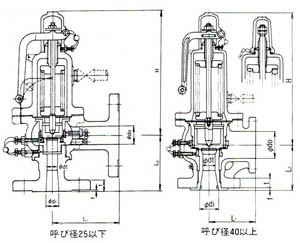

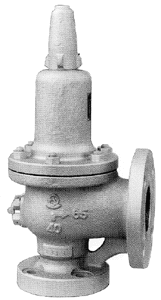

SF-20L安全阀图片及尺寸图



SF-20L安全阀尺寸（mm）及重量表
入口和出   口径口径	D	dt	有效面积3.14DL	liftL	阀间尺寸		阀高H	t	f	重量（kg）
					L1	L2				SF-19 SF-19L	SF-20 SF-20L
15×25	13	11	94.9	2.8	100	80	204	18	1	8.2	8.0
20×40	18	15	176.6	3.8	105	95	210	18	1	9.7	9.5
25×40	22	19	283.3	5.0	115	110	258	20	1	13	12.0
40×65	35	25 30	490.6 706.5	6.5 7.5	125	125	333	28	6	24	24.0
50×80	45	34 38	907.4 1133.5	8.5 9.5	135	135	377	30	6	34	33.0
65×100	58	43 49	1451.4 1884.7	11.0 12.5	155	160	473	34	8	57	56.0
80×125	71	55 61	2374.6 2920.9	14.0 15.5	175	180	529	36	8	77	76.0
100×150	88	69 76	3737.3 4534.1	17.5 19.0	205	205	659	40	10	131	129.0
125×200	111	86 95	5805.8 7084.6	21.5 24.0	225	240	813	44	10	270	267.0
150×200	134	105 115	8654.6 10381.6	26.5 29.0	255	250	904	48	12	316	310.0
