SF-19-L安全阀为进口全量式蒸汽法兰安全阀,带手柄,出口比入口大两个口径,其优点是,当介质超压时安全阀可瞬间排掉介质,以保证阀后设备的安全。
适用流体:蒸汽
适用压力:3.0Mpa以下
调压范围: DN25 0.1-3.0Mpa
DN40以上2.0-3.0mpa
流体温度: -5-250℃
连接方式 :JIS 20K 30K 法兰
阀体材质:铸铁
阀座材质:不锈钢
阀体耐压:介质压力的2倍

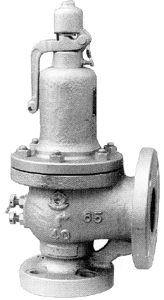

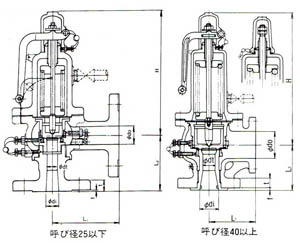

口径范围: DN15-DN150SF-19-L安全阀图片及尺寸图
SF-19-L安全阀尺寸(mm)及重量表 入口和出 口径口径 D dt 有效面积3.14DL liftL 阀间尺寸 阀高H t f 重量(kg) L1 L2 SF-19 SF-19L SF-20 SF-20L 15×25 13 11 94.9 2.8 100 80 204 18 1 8.2 8.0 20×40 18 15 176.6 3.8 105 95 210 18 1 9.7 9.5 25×40 22 19 283.3 5.0 115 110 258 20 1 13 12.0 40×65 35 25 30 490.6 706.5 6.5 7.5 125 125 333 28 6 24 24.0 50×80 45 34 38 907.4 1133.5 8.5 9.5 135 135 377 30 6 34 33.0 65×100 58 43 49 1451.4 1884.7 11.0 12.5 155 160 473 34 8 57 56.0 80×125 71 55 61 2374.6 2920.9 14.0 15.5 175 180 529 36 8 77 76.0 100×150 88 69 76 3737.3 4534.1 17.5 19.0 205 205 659 40 10 131 129.0 125×200 111 86 95 5805.8 7084.6 21.5 24.0 225 240 813 44 10 270 267.0 150×200 134 105 115 8654.6 10381.6 26.5 29.0 255 250 904 48 12 316 310.0
