日本阀天VENN SF-15安全阀为进口全量式蒸汽法兰安全阀,带手柄式,出口比入口大两个口径,其优点是,当介质超压时,安全阀可瞬间排掉介质,以保证阀后设备的安全。
适用流体:空气
适用压力:1.0Mpa以下
调压范围: 0.1-1.0Mpa
流体温度: -5-250℃
连接方式 :JIS 10K 法兰
阀体材质:铸铁
阀座材质:不锈钢
阀体耐压:介质压力的2倍
口径范围: DN40-DN150

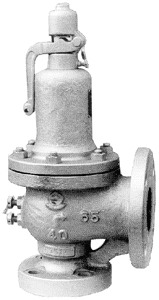

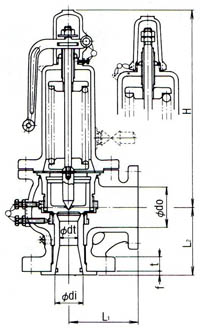

SF-15安全阀图片及尺寸图
SF-15安全阀尺寸(mm)及重量表 入口和出 口径口径 D dt 有效面积3.14DL liftL 阀间尺寸 阀高H t 重量(kg) L1 L2 SF-15 SF-15L SF-16 SF-16L 40×65 35 25 30 490.6 706.5 6.5 7.5 127 125 291 24 21 21.0 50×80 45 34 38 907.4 1133.5 8.5 9.5 136 135 342 26 27 26.0 65×100 58 43 49 1451.4 1884.7 11.0 12.5 156 160 397 28 45 44.0 80×125 71 55 61 2374.6 2920.9 14.0 15.5 176 180 481 30 63 61.0 100×150 88 69 76 3737.3 4534.1 17.5 19.0 206 205 554 32 97 95.0 125×200 111 86 95 5805.8 7084.6 21.5 24.0 225 240 687 34 160 158.0 150×200 134 105 115 8654.6 10381.6 26.5 29.0 255 250 815 36 242 236.0
