日本阀天VENN SF-14安全阀为全量式法兰安全阀,一般应用于压力容器上,作为超压安全排放,以保证设备安全。
适用流体:空气、气体、液体
适用压力:1.0Mpa以下
调压范围: 0.1-1.0Mpa
流体温度: -5-230℃
连接方式 :JIS 10K 法兰
阀体材质:铸铁
阀座材质:不锈钢
阀体耐压:介质压力的2倍

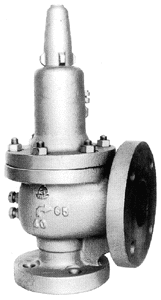

口径范围: DN25-DN150SF-14安全阀图片及尺寸图
SF-14安全阀尺寸(mm)及重量表 入口和出 口径口径 D dt 有效面积3.14DL liftL 阀间尺寸 阀高H t 重量(kg) L1 L2 SF-13 SF-13L SF-14 SF-14L 25×40 22 19 283.3 5.0 105 95 227 22 11 11.0 40×65 35 25 30 490.6 706.5 6.5 7.5 125 120 291 24 20 19.0 50×80 45 34 38 907.4 1133.5 8.5 9.5 135 125 342 26 26 26.0 65×100 58 43 49 1451.4 1884.7 11.0 12.5 155 140 397 28 41 40.0 80×125 71 55 61 2374.6 2920.9 14.0 15.5 175 160 481 30 61 58.0 100×150 88 69 76 3737.3 4534.1 17.5 19.0 205 180 554 32 91 91.0 125×200 111 86 95 5805.8 7084.6 21.5 24.0 225 210 687 34 147 145.0 150×200 134 105 115 8654.6 10381.6 26.5 29.0 255 220 815 36 226 220.0
