SF-13安全阀

日本阀天VENN SF-13安全阀为全量式带手柄安全阀，一般应用于压力容器上，作为超压安全排放，以保证设备安全。
适用流体：空气
适用压力：1.0Mpa以下
调压范围： 0.1-1.0Mpa
流体温度： -5-230℃
连接方式 ：JIS 10K 法兰
阀体材质：铸铁
阀座材质：不锈钢
阀体耐压：介质压力的2倍
口径范围： DN25-DN150

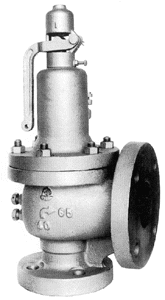

SF-13安全阀图片及尺寸图





SF-13安全阀尺寸（mm）及重量表
入口和出   口径口径	D	dt	有效面积3.14DL	liftL	阀间尺寸		阀高H	t	重量（kg）
					L1	L2			SF-13 SF-13L	SF-14 SF-14L
25×40	22	19	283.3	5.0	105	95	227	22	11	11.0
40×65	35	25 30	490.6 706.5	6.5 7.5	125	120	291	24	20	19.0
50×80	45	34 38	907.4 1133.5	8.5 9.5	135	125	342	26	26	26.0
65×100	58	43 49	1451.4 1884.7	11.0 12.5	155	140	397	28	41	40.0
80×125	71	55 61	2374.6 2920.9	14.0 15.5	175	160	481	30	61	58.0
100×150	88	69 76	3737.3 4534.1	17.5 19.0	205	180	554	32	91	91.0
125×200	111	86 95	5805.8 7084.6	21.5 24.0	225	210	687	34	147	145.0
150×200	134	105 115	8654.6 10381.6	26.5 29.0	255	220	815	36	226	220.0
