SF-1H安全阀

日本VENN SF-1H安全阀为全量式带手柄安全阀，一般应用于压力容器上，作为超压安全排放，以保证设备安全。
适用流体：蒸汽、空气
适用压力：2.0Mpa以下
调压范围： 0.1-2.0Mpa
流体温度： -5-230℃
连接方式 ：JIS 螺纹
阀体材质：铸铁
阀座材质：不锈钢
阀体耐压：介质压力的2倍
口径范围： DN20-DN50

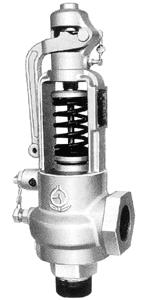

SF-1H安全阀图片及尺寸图

SF-1H安全阀尺寸（mm）及重量表
口径	阀座口径	有效面积3.14DL	liftL	阀间尺寸		阀高H	重量（kg）
				L1	L2		SF-1H	SF-2H
DN20	18	176.6	3.8	50	75	207	3.3	3.2
DN25	22	283.3	5.0	60	85	232	5.2	5.0
DN40	35	706.5	7.5	70	100	300	9.6	9.2
DN50	45	1133.5	9.5	85	115	329	16	16.0
