日本VENN SL-11安全阀为铸铁法兰扬程式带手柄安全阀,主要用于蒸汽和空气系统。
适用流体:蒸汽、空气
适用压力:3.0Mpa以下
调压范围: 0.035-3.0Mpa
流体温度: -5-250℃
连接方式 :JIS 10、20、30K法兰
阀体材质:铸铁
阀座材质:不锈钢
阀体耐压:介质压力的2倍

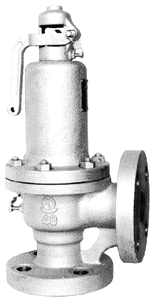

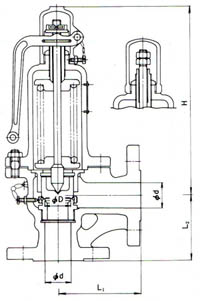

口径范围: DN15-DN150SL-11安全阀图片及尺寸图
SL-11安全阀尺寸(mm)及重量表 口径 阀座口径 有效面积 liftL 阀间尺寸 阀高 重量(kg) D 3.14DL L1 L2 H SL-11 SL-12 15 15 18.8 0.4 85 80 197 6.6 6.4 20 20 31.4 0.5 90 90 201 8.2 8 25 25 54.9 0.7 95 100 253 12 11 40 40 125.6 1 130 105 304 22 21 50 50 204.1 1.3 135 110 368 31 29 65 65 346.9 1.7 155 135 431 48 47 75 75 447.4 1.9 170 140 474 70 69 100 100 785 2.5 210 165 70 139 137 125 125 1256 3.2 235 190 760 191 190 150 150 1789.8 3.8 265 215 863 271 277
