日本VENN SL-5安全阀为铸铁法兰扬程式带手柄安全阀,主要用于蒸汽和空气系统。
适用流体:蒸汽、空气
适用压力: 1.6Mpa以下
调压范围: 0.035-1.6Mpa
流体温度: -5-230℃
连接方式 :JIS 10K、16K法兰
阀体材质:铸铁
阀座材质:不锈钢
本体耐压试验:水压2mpa

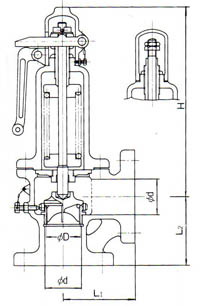

口径范围: DN15-DN100SL-5安全阀图片及尺寸图
SL-5安全阀尺寸(mm)及重量表 口径 阀座口径 有效面积 liftL 阀间尺寸 阀高H 重量(kg) D 3.14DL L1 L2 SL-5 SL-6 SL-5 SL-6 15 15 18.8 0.4 75 65 174 174 3.7 4.2 20 20 31.4 0.5 80 75 198 198 4.8 4.8 25 25 54.9 0.7 95 90 244.5 244.5 9 8.5 40 40 125.6 1 110(108) 100(98) 253 253 13 13 50 50 204.1 1.3 120(118) 110(108) 297 297 18 20 65 65 346.9 1.7 130(128) 120(118) 369 369 20 28 75 75 447.4 1.9 145(143) 135(133) 107 407 39 44 100 100 785 2.5 170(168) 155(153) 557 557 65 70
