EDE-F电磁阀

EDE-F电磁阀为常闭式二方口电磁阀，适用于高粘度、低压力场合属防爆型电磁阀。
动作型式： 通电打开
适用流体：水、油、气体
使用压力：0-0.7mpa
流体温度： 5-100℃
环境温度：5-40℃
额定电压： AC200V　
连接方式 ：JIS 10K法兰
材质 阀体：青铜
口径范围：DN15-80

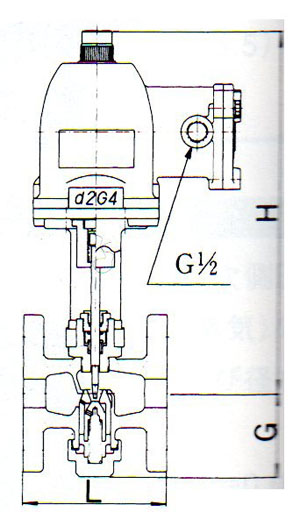

EDE-F电磁阀图片及尺寸图



EDE-F电磁阀尺寸(mm)及重量表
口径	d	L	G	H	CV值	重量(kg)
15	1/2	100	63	269	3	6
20	3/4	106	60	274	5	6.7
25	1	112	65	278	8.5	8.1
32	11/4	150	85	285	12.5	9.7
40	11/2	160	97	291	20	11.1
50	2	170	109	301	30	14.3
65	21/2	270	120	365	36	36.8
80	3	290	140	384	43	49.8
