WVE-02电磁阀

WVE-02电磁阀适用于水系统，属大口径电磁阀。
动作型式： 通电打开
口径：DN80-200
适用流体：水、温水
适用压力： 0.03-1.0mpa
阀前后最小压差：0.03mpa
流体温度： 5-60℃
环境温度：5-60℃
额定电压： AC100/200V　50/60Hz　　
连接方式 ：JIS 10K 法兰
材质 阀体：铸铁

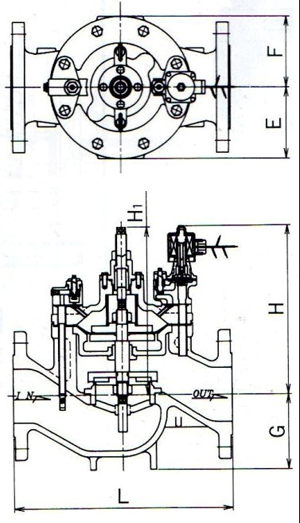

WVE-02电磁阀图片及尺寸图



WVE-02电磁阀尺寸(mm)及重量表
口 径	L		G	H	H1	E	F	CV值	重量(kg)
	JIS10K	水道
DN80	350	354	110	286	261	117	117	90	43
DN100	400	402	130	312	300	130	130	160	60
DN125	440	442	140	343	371	145	145	250	70
DN150	500	500	165	376	416	173	173	360	125
DN200	600	602	200	427	522	218	218	640	200
