WF-12CV真空电磁阀

WF-12CV真空电磁阀，适用于空气，电压范围AC100.200V 50/60Hz AC110.220V 50/60Hz共用。
型式： 通电关闭
口径：DN10-DN65
适用流体：空气
适用压力： 3.4KP.A-0.3MPA
流体温度： 5-60℃
额定电压： AC100/200V　50/60Hz　　
连接方式 ：JIS 10K FF
材质 阀体：青铜
阀座：NBR

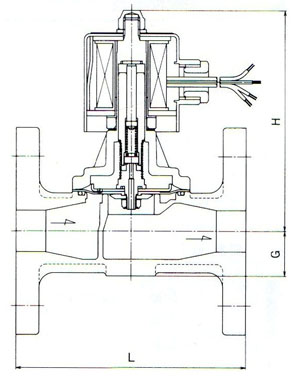

WF-12CV真空电磁阀图片及尺寸图



CV值及电流表
型号		口径	10	15	20	25	32	40	50	65
WS-12V         WS-12CV			18	18	23	28	32	40	48	60
		CV值	3	4	7	10	17	20	30	50
WF-12V         WF-12CV			—	18	23	28	32	40	48	60
		CV值	—	4	7	10	17	20	30	50
WS-13V         WS-13CV			—	18	23	28	32	40	48	—
		CV值	—	4	7	10	15	20	27	—
电流值	AC100V	定格	0.20(0.30)		0.25(0.30)		0.35(0.40)			0.60(0.60)
		起动	0.60(1.30)		0.90(1.30)		1.30(0.20)			2.50(2.50)
	AC200V	定格	0.10(0.15)		0.13(0.15)		0.18(0.20)			0.30(0.30)
		起动	0.30(0.70)		0.45(0.70)		0.65(0.85)			1.25(1.25)
WS-15V         WS-15CV			18	18	23	28	32	40	48	—
		CV值	3	4	7	10	17	20	30	—
WF-15V         WF-15CV			—	18	23	28	32	40	48	—
		CV值	—	4	7	10	17	20	30	—
电流值	AC100V	定格	0.25(0.35)		0.30(0.35)		0.40(0.45)			—
		起动	0.60(1.30)		0.90(1.30)		1.30(1.70)			—
	AC220V	定格	0.13(0.18)		0.15(0.18)		0.20(0.23)			—
		起动	0.30(0.70)		0.45(0.70)		0.65(0.85)			—
DS-10V			7	7	7	—	—	—	—	—
		CV值	1.1	1.3	1.3	—	—	—	—	—
电流值	AC100V	定格	0.19			—	—	—	—	—
		起动	0.57			—	—	—	—	—
	AC220V	定格	0.1			—	—	—	—	—
		起动	0.29			—	—	—	—	—
