WF-12电磁阀

日本阀天VENN  WF-12电磁阀常闭型适用介质为水、空气、油。VENN先导直动式电磁阀,其将先导部直接作动于阀芯的阀杆上,再配合弹簧的拉力，既能开启较大通径的阀芯，也能在零压力的状态下快速开启，集众多优点于一身，堪称完美。
型式： 通电开
口径：DN15-DN65
适用流体：水、空气、油
适用压力： 0-1.0Mpa(0-10k)
流体温度： 5-60℃
网目： 60目不锈钢网
额定电压： AC100/200V　50/60Hz　　
保护构造： 防尘、防水（室外使用加上端子箱）
连接方式 ：10K 法兰
材质 阀体：青铜
阀座：SUS（不锈钢）

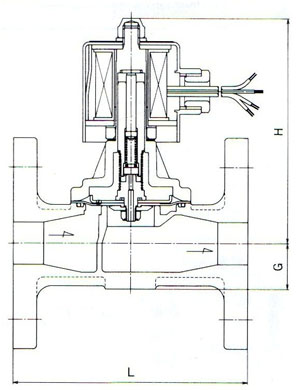

WF-12电磁阀图片及尺寸图



WF-12电磁阀尺寸(mm)及重量表
口径	DN15	DN20	DN25	DN32	DN40	DN50	DN65
d	1/2	3/4	1	11/4	11/2	2	21/2
L	112	118	140	150	160	190	212
G	21	24	27	32	35	41	50
H	116(174)	127(182)	132(188)	148(202)	151(205)	163(217)	201(252)
CV值	4	7	10	17	20	30	50
重量（kg）	2.7(3.3)	3.6(4.1)	5.2(5.8)	6.7(7.2)	7.9(8.4)	10.5(11.0)	15.2(15.6)
