MR-4电动紧急切断阀

MR-4电动紧急切断阀，90度旋转，开关形式，当发生紧急情况时，可迅速关闭阀门，切断介质的流通，避免损失。
适用介质：水、工业用水
流体温度：5-60度
适用压力：1.0mpa
环境温度：-25-50度
阀体材质：球墨铸铁
密封材质：NBR
连接方式：JIS 10K法兰连接
口径范围：DN40-DN300
电磁阀电压：DC24V

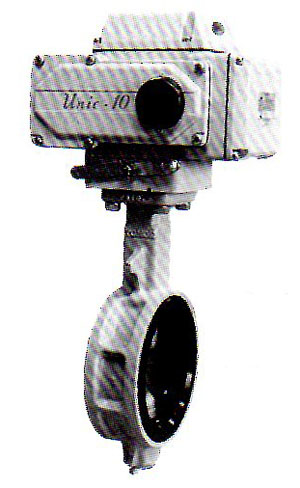

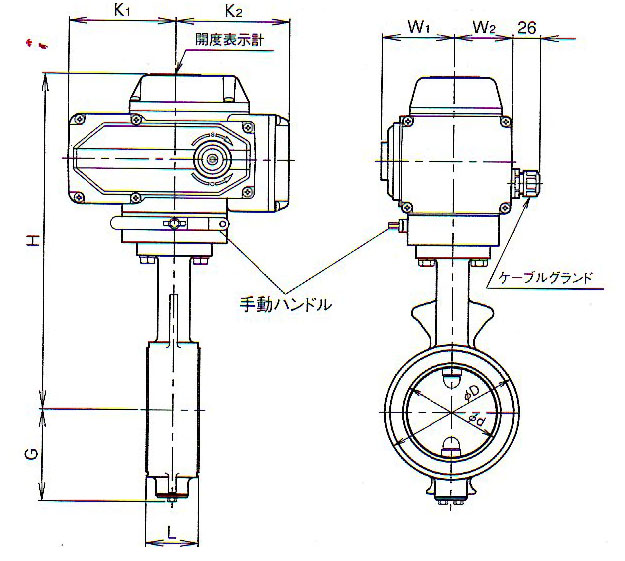

MR-4电动紧急切断阀图片及尺寸图



MR-4、MRS-4电动紧急切断阀尺寸(mm)及重量表
口径	相同尺寸					MR-4(电动开关阀)						MRS-4
	L	H1	G	d	D	H	K1	K2	W1	W2	重量(kg)	H	K	W1	W2	重量(kg)
40	35	132	61	45	80	260	83	76	64	51	4.5	418	205	171	71	13.5
50	43	138	68	56	90	266	83	76	64	51	5	424	205	171	71	14
65	46	151	79	69	115	279	83	76	64	51	5.5	437	205	171	71	14.5
80	46	156	86	84	126	314	101	107	68	55	7	442	205	171	71	15
100	52	167	103	104	146	325	101	107	68	55	8	521	205	171	71	17
125	56	191	118	130	181	376	123	134	94	63	15	545	205	171	71	19.5
150	56	202	135	153.5	211	387	123	134	94	63	16.5	739	240	206	85	46
200	60	227	177	199	256	412	123	134	94	63	20	764	240	206	85	50
250	68	280	215	253	322	514	182	200	137	105	40	817	240	206	85	58
300	78	312	253	302	367	546	182	200	137	105	47	775	300	150	209	69
