3BM-1S一体式电动阀

3BM-1S一体式电动阀为小型精巧型电动三通阀，主要用于控制介质的通断，适用介质为液体、气体、空气。
口径范围：DN10-100
适用流体： 液体、气体、空气
适用压力： 1.0Mpa(0-10k)
流体温度： -10-50℃
额定电压： AC110/220V　50/60Hz　　
保护构造： 防尘、防水
连接方式 ：JIS RC
阀体材质 ：铜
开关时间：2-4秒
阀座：SUS（不锈钢）

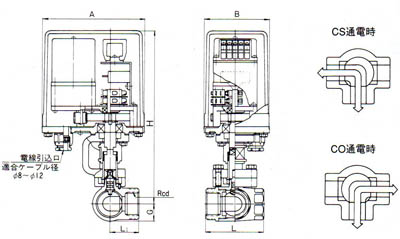

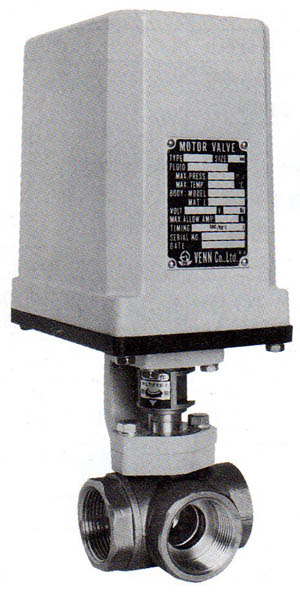

3BM-1S一体式电动阀图片及尺寸图

3BM-1S电动阀尺寸(mm)及重量表
口径	d	L	L1	G	H	A	B	CV值	重量(kg)
15	1/2	67	33.5	16	234	139	89	2.8	3.4
20	3/4	68	34	21	238	139	89	7.5	3.5
25	1	78.5	39.5	24	242	139	89	12	3.8
32	11/4	89	44.5	25	281	159	109	18.5	5.9
40	11/2	100	50	33	283	159	109	30	6.2
50	2	115	57.5	39	290	159	109	45	7.2
