KW-3过滤器

KW-3过滤器为不锈钢法兰双蓝式过滤器，适用介质为水、油，拆装简单，方便清洁。
适用流体：水、油
适用压力：0.7mpa
最高使用温度：150℃
阀体材质：不锈钢
滤网材质：不锈钢
滤网目数：60目
阀体试验：水压1.4mpa
连接方式：JIS 10K法兰
公称直径：DN15-DN100

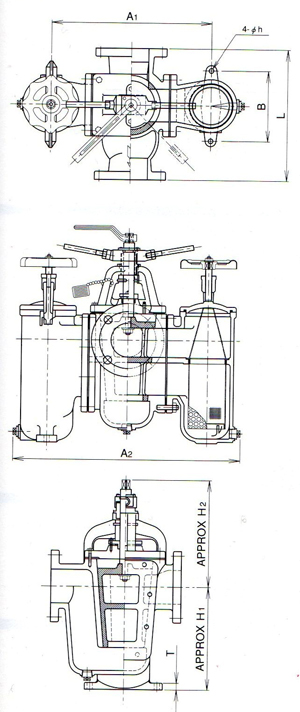

KW-3过滤器图片及尺寸图

KW-3滤器尺寸(mm）及重量
口径	L	H1	H2	A1	A2	B	h	T	重量(kg)
15	170	120	94	190	271	95	12	15	13.5
20	170	120	94	190	271	95	12	15	14.5
25	170	120	94	190	271	95	12	15	15
32	220	150	120	250	345	116	12	14	26
40	220	150	120	250	345	116	12	14	26
50	240	180	249	280	387	130	12	14	37
65	330	255	325	420	567	175	15	20	88
80	330	255	325	420	567	175	15	20	90
100	380	305	341	480	651	200	15	20	135
