KU-2N过滤器

KU-2N过滤器为不锈钢法兰过滤器，适用于水、油。
适用流体：水、油
适用压力：1.0mpa
最高使用温度：150℃
阀体材质：不锈钢
滤网材质：不锈钢
滤网目数：40、60、80、100目
连接方式：JIS 10K法兰
公称直径：DN15-DN100

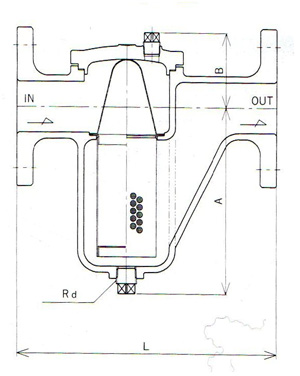

KU-2N过滤器图片及尺寸图



KU-2N过滤器尺寸(mm)及重量表
口径	L	A	d	KU-2,2N			KU-2G
				B	W	重量(kg)	B	W	重量(kg)
15	156	116	3/8	41	70	3.5	82	114	4
20	160	116	3/8	41	70	3.5	82	114	4
25	180	129	3/8	52	85	5.5	90	114	5.5
32	230	164	3/8	62	106	8.5	100	144	9
40	230	164	3/8	62	106	8.5	100	144	9
50	260	183	1/2	73	113	11	110	144	11.5
65	300	229	1/2	83	131	17	132	162	18
80	350	253	3/4	103	194	23	151	246	24.5
100	400	274	3/4	116	240	37	—	—	—
