KU1-G2过滤器

KU1-G2过滤器为不锈钢法兰过滤器，适用于蒸汽、液体。
适用流体：水、油、空气、蒸汽
适用压力：1.0mpa
最高使用温度：184℃
阀体材质：铸钢
滤网材质：不锈钢
滤网目数：60目
连接方式：JIS 10K法兰
公称直径：DN25-DN250

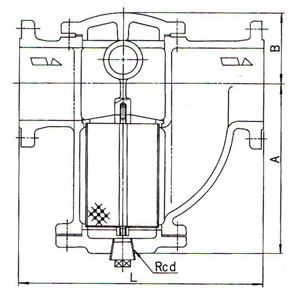

KU1-G2过滤器图片及尺寸图



KU1-G2-G过滤器尺寸(mm)及重量
口径	L	A	B	d	重量(kg)
DN25	185	110	55	1/2	6.5
DN32	210	119	58	1/2	9.5
DN40	210	119	58	1/2	10.0
DN50	230	140	68	1/2	12.0
DN65	270	160	87	1	20.0
DN80	300	197	92	1	24.0
DN100	385	245	110	1	50.0
DN125	425	325	128	11/2	75.0
DN150	520	385	152	11/2	97.0
DN200	696	555	204	2	292.0
DN250	850	786	238	3	540.0
