KT1D-G过滤器

KT1D-G过滤器为铸铁法兰过滤器,T型过滤网有效减少压力损失，缩短安装空间，有内视点、现场可视指示器、远距离压差信号器、带磁石过滤网。
适用流体：蒸汽、气体、液体
适用压力：1.0mpa
最高使用温度：184℃
阀体材质：铸铁
滤网材质：不锈钢
滤网目数：40、60、80、100目
连接方式：JIS 10K法兰
公称直径：DN250-DN300

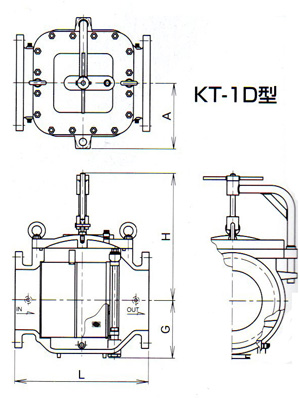

KT1D-G过滤器图片及尺寸图



KT1-G过滤器尺寸(mm)及重量表
口径	L	G	KT-1			KT-1G			KT-1D
			H	A	重量(kg)	H	A	重量(kg)	H	A	重量(kg)
50	200	—	64	110	7.5	145	100	10.5	—	—	—
65	240	—	89	158	13	170	115	17.5	—	—	—
80	265	—	103	170	18.5	205	140	23.5	—	—	—
100	290	130	128	200	30.5	228	150	35	—	—	—
125	340	140	155	252	47	266	185	50	—	—	—
150	380	135	171	282	66	280	190	74	—	—	—
200	450	200	223	368	118	—	—	—	—	—	—
250	560	240	273	430	200	—	—	—	530	273	207
300	680	280	321	482	290	—	—	—	580	298	297
