KY-3过滤器

KY-3过滤器采用双层不锈钢过滤网，更坚固耐用，过滤网的单位面积孔网目有多种规格，客户可根据不同流体进行选择。
适用流体：蒸汽、气体、液体
适用压力：1.0、1.6、2.0、3.0mpa
最高使用温度：300℃
阀体材质：铸钢
滤网材质：不锈钢
滤网目数：40、60、80、100目
连接方式：JIS 10K、16K、20K、30K法兰
公称直径：DN15-DN250

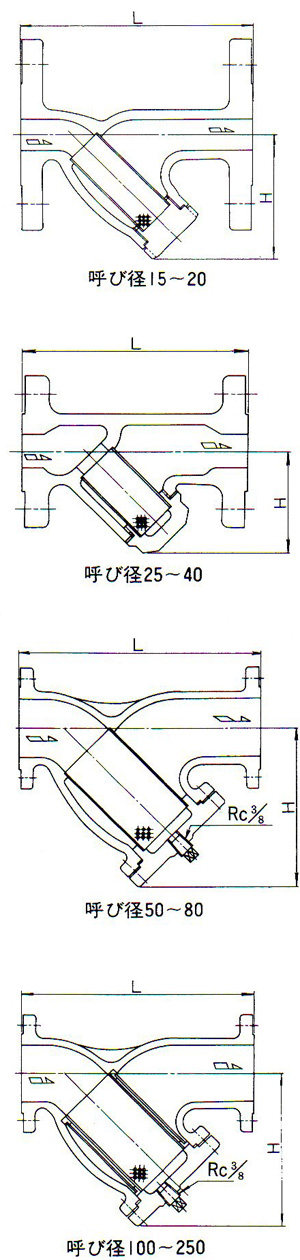

KY-3过滤器图片及尺寸图



KY-3过滤器尺寸(mm)及重量表
口径		15	20	25	32	40	50	65	80	100	125	150	200	250
L	10K	142	146	168	192	198	248	294	340	402	458	528	630	900
	16K	142	146	168	192	198	252	298	348	410	462	532	638	908
	20K	142	146	168	192	198	252	298	348	414	470	540	646	920
	30K	150	150	176	200	206	260	310	260	430	490	560	670	948
H		76	76	80	115	115	170	200	230	270	330	380	480	600
重量（kg）		4	4	6	9	10	14	27	31	51	79	115	192	365
