RP-9 RP-9N先导活塞蒸汽减压阀的相关参数:
类型 RP-9型 产品型号 RP9 - L RP9 - M 标称直径 15-150 适用流体 蒸汽 流体的温度 小于220℃ 一次侧压力 压力2.0MPa或以下 二次侧压力范围 0.03〜0.8MPa 最大减压比 20:1 最小压差阀前后 15〜80:0.05 MPa公称直径
100〜150:0.07 MPa公称直径材料 阀体(FCD)球墨铸铁,阀体与阀座(SUS), 活塞气缸
(CAC)活塞缸
(SUS),端的连接 法兰JIS 20KRF RP-9 RP-9N先导活塞蒸汽减压阀的结构:

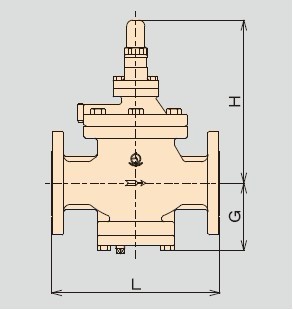

RP-9 RP-9N先导活塞蒸汽减压阀的尺寸:

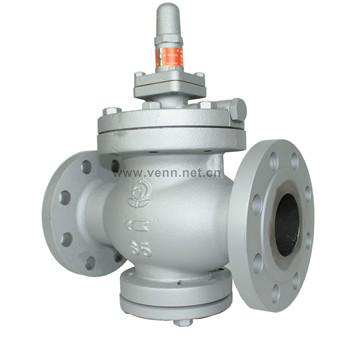

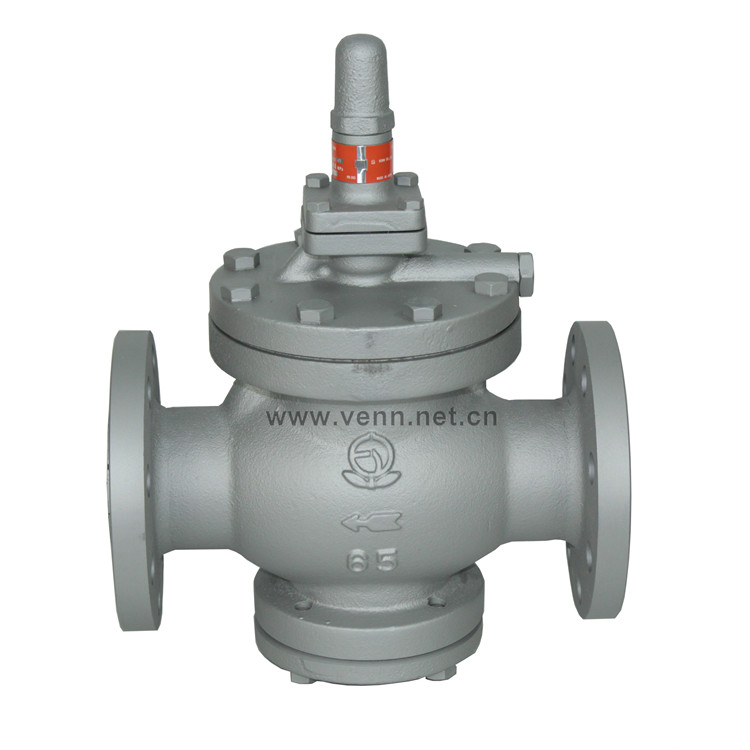

公称通径 L G H CV值 重量(kg) 15 170 77 216 1 7.5 20 170 77 216 2.5 7.5 25 210 77 216 4 9 32 210 96 237 6.5 12 40 220 96 237 9 12 50 250 104 247 16 15.5 65 290 115 262 25 20.5 80 350 122 277 36 26.5 100 384 142 342 64 60 125 434 192 372 100 90 150 544 209 407 144 120 RP-9 RP-9N先导活塞蒸汽减压阀的图片:
