RD-5R减压阀

日本VENN  RD-5R减压阀为油用铸铁减压阀，减压阀稳定，使用情况佳。
适用介质：油、液体
一次侧压力：1.0mpa
二次侧压力：DN50以下：0.05~0.25mpa；0.25~0.45mpa；0.45~0.7mpa
                  DN65以上：0.05~0.2mpa；0.2~0.5mpa；0.5~0.7mpa
阀前后最小压差：0.05mpa
减压比：10：1
流体温度：5~80℃
阀体材质：铸铁
阀座材质：不锈钢
连接方式：JIS 10K 法兰
口径：DN20-150

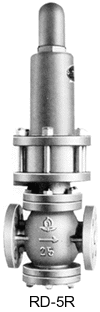

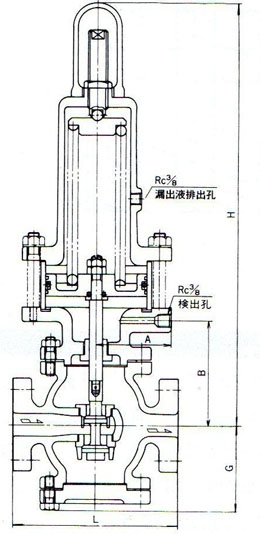

RD-5R减压阀图片及尺寸图

RD-5R减压阀尺寸（mm）及重量
口径	L	G	H	A	B	CV值	重量(kg)
DN20	170	93	440	77	110.5	2.0	28.0
DN25	170	93	440	77	110.5	3.0	29.0
DN32	180	98	445	77	115.5	5.0	31.0
DN40	180	98	445	77	115.5	6.0	31.0
DN50	180	108	450	77	125.5	15.0	33.0
DN65	215	123	555	100	153.5	23.0	56.0
DN80	260	133	565	100	162.5	30.0	70.0
DN100	300	160	590	100	189.5	40	86.0
DN125	360	189	620	100	218.5	50	115.0
DN150	382	219	655	100	250.5	60	177.0
