RD-3HF减压阀

RD-3HF减压阀属蒸汽铸铁法兰小型减压阀，直动型主要用于小型蒸汽系统的减压。
适用介质：蒸汽
一次侧压力：1.0mpa
二次侧压力：0.035~0.5mpa
最大减压比：15：1
阀前后最小压差：0.02mpa
流体温度：220℃
阀体材质：铸铁
阀座材质：不锈钢
阀体耐压试验：水压1.5mpa
连接方式：JIS 10K 法兰
口径范围：DN15~25

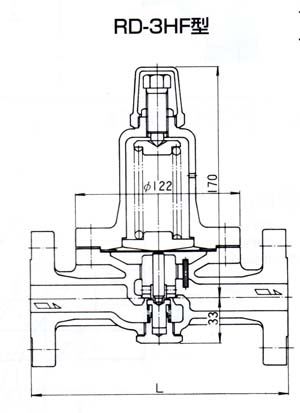

日本阀天VENN减压阀RD-3HF图片及尺寸图



VENN阀天阀门-RD-3H减压阀尺寸（mm）及重量
口径	CV值	RD-3H、3HA		RD-3HF、3HFA
		d	重量(kg)	L	重量(kg)
DN15	0.8	1/2	4.1	186	5.7
DN20	0.8	3/4	4.1	190	6.1
DN25	1	1	4.2	190	7.2
