RD-41F减压阀

日本VENN阀天阀门-RD-41F减压阀为螺纹不锈钢小型减压阀，适用于食品机械、厨房机械、医疗机械的蒸汽系统减压，属于小型的蒸汽减压阀，分为3种不同的减压范围，分别用RD-41L、 RD-41M 、RD-41H三种型号来区别，三种型号的减压范围分别为：一次压力1.0mpa；二次压力：RD-41FL型为：0.02~0.25mpa； RD-40FM型为：0.2~0.4mpa； RD-40FH型为 0.35~0.8mpa。

适用流体： 蒸汽
流体温度： 220℃
进入压力： 1.0Mpa{10K}
调整压力范围： 0.02-0.25MPa
                      0.2-0.4MPa
                      0.35-0.8MPa

弹簧颜色分别为： 绿  青 红
最大减压比： 20：1
阀前后最小差压： 0.02M
本体材质：不锈钢
阀体、阀座：不锈钢　
密封圈：PTFE
连接方式：法兰
耐压性一次侧水压：2.0MPa；二次侧水压0.96MPa
口径范围：DN15~DN25

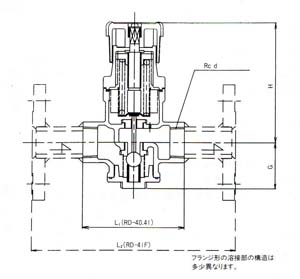

VENN减压阀RD-41F图片及尺寸图

RD-41F减压阀尺寸（mm）
口径	d	L1	L2	G	H
DN15	1/2	83	186	55.0	128
DN20	3/4	96	190	55.0	128
DN25	1	108	190	55.0	128

RD-41F减压阀重量表(kg)
口径	RD-40	RD-41	RD-41F
DN15	1.7	2.0	3.8
DN20	1.7	2.0	4.0
DN25	1.9	2.4	5.5
