WVF-02定流量阀

日本阀天VENN WVF-02定流量，主要用于空调系统和冷暖房系统，流量大，持压稳定，精度高，操作简单。
适用流体：水、温水
一次侧适用压力：  0.05-1.0mpa
一次侧调整压力范围：0.05-0.35mpa
流体温度： 5-60℃
连接方式 ：JIS 10K法兰
阀体材质：铸铁
阀座材质：NBR
本体耐压试验：水压1.75mpa
口径范围：DN80-200

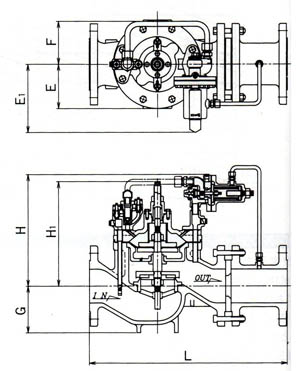

WVF-02定流量图片及尺寸图



WVF-02定流量阀尺寸(mm)及重量表
口径	L	G	H	H1	E	E1	F	重量(kg)
80	650	110	311	261	117	184	145	52.0
100	700	130	337	300	130	184	145	71.0
125	740	140	367	371	145	184	145	85.0
150	800	165	400	416	173	184	160	146.0
200	900	200	451	522	218	184	195	226.0
