RD-11减压阀

日本VENN阀天阀门，RD-11减压阀为直动型，适用于工业水设备减压，稳定性强，经久耐用。
适用介质：清水、工业用水
一次侧压力：1.0mpa以下
二次侧压力：DN20-80:     0.05~0.1mpa；0.1~0.25mpa;0.25~0.35mpa;0.35~0.5mpa
                  DN100-150: 0.05~0.1mpa；0.1~0.25mpa;0.25~0.4mpa;0.4~0.45mpa;0.45~0.5mpa
阀前后最小压差：0.05mpa
减压比：10：1
流体温度：5~60℃
阀体材质：铸铁
阀座材质：不锈钢
阀体耐压试验：水压1.75mpa
连接方式：法兰
口径：DN20-150

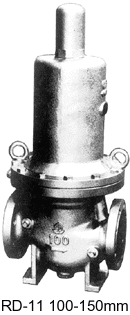

RD-11减压阀图片及尺寸图





RD-11减压阀尺寸（mm）及重量
口径	A	L		G	H	CV值	重量（kg）
		JIS 10K	水道用规格
DN20	160	160	—	55	255(265)	3.4	10.5
DN25	160	180	—	60	270(280)	6.0	12.5
DN32	222	220	—	75	365(400)	9.4	25.0
DN40	222	220	—	75	365(400)	13.5	25.0
DN50	222	230	—	80	375(410)	24.0	30.0
DN65	280	260	—	95	480(525)	37.5	53.0
DN80	280	290	—	105	485(530)	54.0	58.0
DN100	340	340	342	160	670	72	100
DN125	400	400	402	170	845	112.5	160
DN150	400	450	450	185	865	144	183
