MD-11一次压力调整阀

日本阀天VENN MD-11一次压力调整阀适用于清水或工业用水，其特点是在泄压的同时保证阀前压力不受影响。
适用流体：清水、工业用水、农业用水
一次侧调压范围： DN20-80： 0.05-0.14mpa;0.14-0.36MPA;0.36-0.5MPA;0.5-0.8MPA
                 DN100-150:0.05-0.1MPA;0.1-0.25MPA;0.25-0.4MPA;0.45-0.5MPA
流体温度： 5-60℃
连接方式 ：JIS 10K法兰
阀体材质：铸铁
阀座材质：NBR
本体耐压试验：水压1.75MPA
口径范围： DN20-150

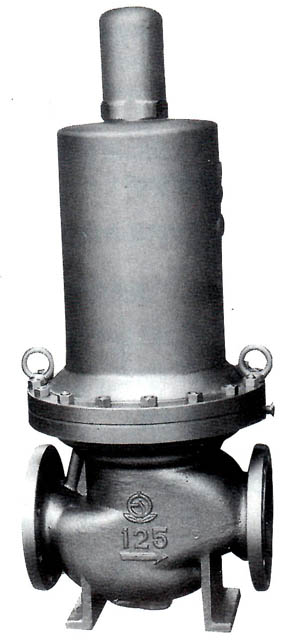

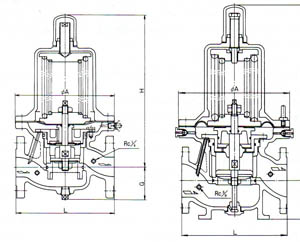

MD-11一次压力调整阀图片及尺寸图



MD-11一次压力调整阀尺寸表（mm）及重量表
口径	A	L		G	H	CV值	重量(kg）
		JIS 10KRF	水道用规格
DN20	160	160	—	55	255(265)	3.4	10.5
DN25	160	180	—	60	270(280)	6	12.5
DN32	222	220	—	75	365(400)	9.4	25
DN40	222	220	—	75	365(400)	13.5	25
DN50	222	230	—	80	375(410)	24	30
DN65	280	260	—	95	480(525)	37.5	53
DN80	280	290	—	105	485(530)	54	58
DN100	340	340	342	160	670	72	100
DN125	400	400	402	170	845	112.5	160
DN150	400	450	450	185	865	144	183
