VENN桃太郎电磁阀管配以及安装注意事项

      桃太郎电磁阀是日本VENN阀天公司旗下电磁阀品牌，以其优秀的品质畅销世界各地。下面我们分享的是关于桃太郎电磁阀（以下简称电磁阀）管配设计以及安装注意事项：

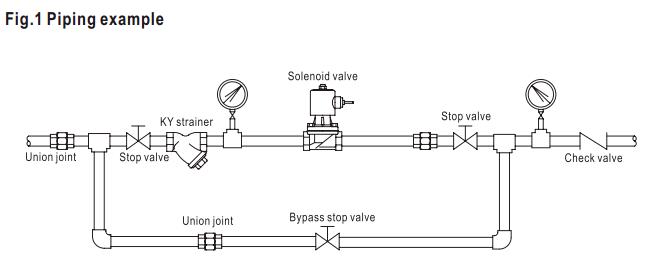

      1、电磁阀阀前应该加装过滤器，以减少或防止由于介质内固体杂质引起的电磁阀故障（见fig.1）。

      2、如果管道系统在运行期间不能停机，则需要在给电磁阀加装旁通管道，旁通管道中加装切断阀（见fig.1）。如果现场工况条件不允许安装旁通管道，则需要在主管道中加一个三通，三通后安装分流管道，分流管道中加装切断阀，便于对管道进行清扫。

      3、电磁阀安装到管道上的时候，注意电磁阀线圈应竖直向上（见fig.1、2）。对于WS系列电磁阀和PS系列电磁阀中的小口径电磁阀（小于等于50mm），电磁阀线圈可以水平或者竖直向上。当电磁阀水平安装的时候，要保证阀前后压差不小于0.03MPa（见fig.2）。

      4、当阀后压力大于阀前压力的时候，电磁阀内介质可能会倒流。为了避免介质倒流，需要在电磁阀后安装止回阀（见fig.1）。

      5、在蒸汽管道中，如果电磁阀关闭的时候，阀后压力出现负压的情况，则管道系统中需要安装破真空阀（见fig.3）。

      6、蒸汽管道中需要安装疏水阀。

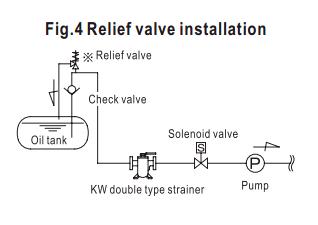

      7、当管道内介质为液体时，可能会发生介质压力突然升高的现象。这个现象可能是由于阀门关闭引发的水锤现象或者环境温度突变造成的。为了防止压力突然升高而损坏管道中阀门或者其他设备，需要加装安全阀（见fig.4）。

      8、电磁阀电路电线规格至少用0.75mm²，注意在电路中加装熔断保险，防止由于电路电源故障烧坏电磁阀。

      9、长时间频繁接电打开（常闭型）或者接电关闭（常开型）可能会使电磁阀线圈表面温度最高上升至70℃。这种情况下，需要注意防爆阻燃（温度上升幅度电磁阀具体型号和现场工况环境共同决定）。

      10、安装电磁阀的时候，注意介质流向与电磁阀介质流向标识相同。

      11、安装电磁阀的时候，注意预留出足够空间，便于电磁阀的维护和调试。

      12、给管道加装支撑或者支架，防止因为管道变形导致电磁阀损坏。管道变形可能由于管道自重，过度震动等原因引起。

      13、环境温度比较低，可能会使阀内介质结冻的时候，需要给电磁阀加装保温层，注意，不要给电磁阀线圈装在保温层内。
