PS/PF系列电磁阀是日本桃太郎(VENN阀天下属电磁阀品牌)电磁阀设计生产的电磁阀,该系列电磁阀有常开型(通电关闭)和常闭(通电打开)两种形式。下面就冷热水管道实际工况示例来说明如何对PS/PF系列电磁阀进行选型。
我们根据以下工况条件参数选择合适口径的电磁阀:一次侧压力(阀前压力)0.3MPa;二次侧压力(阀后压力)0.28MPa;水流速:2m³/h
首先,我们由管道阀门一次侧压力和二次侧压力计算出阀门出入口之间的压力差ΔP=0.3-0.28=0.02MPa。

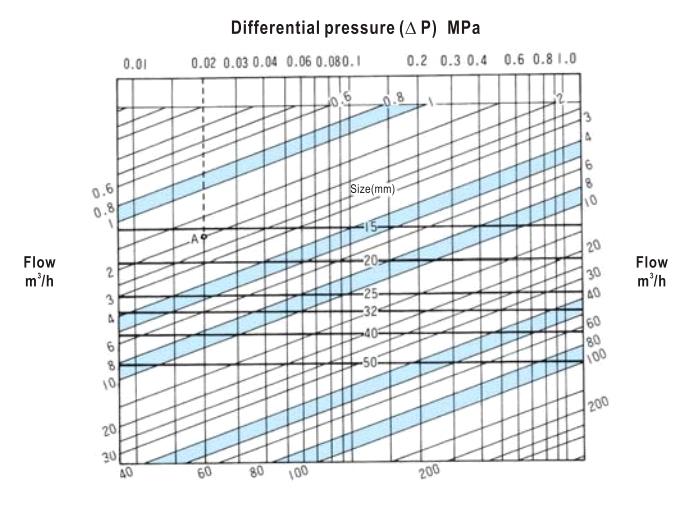

接着,我们在图中取压力差曲线0.02MPa与流量2m³/h曲线交点为点A。由于点A位于口径曲线15mm和20mm之间,向上取整,我们取20mm为需要的电磁阀口径。
就此VENN桃太郎PS/PF系列电磁阀应用于冷热水管道中口径选型完毕。
