TPF-12电磁阀

TPF-12电磁阀为温度调节型加热用电磁阀，一般用于水箱加热。
适用流体：蒸汽、温水
使用压力：0-0.7mpa
流体温度： 5-170℃
环境温度：5-55℃
额定电压： AC200V　
连接方式 ：JIS 10K法兰
材质 阀体：青铜
口径范围：DN10-50

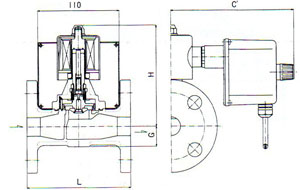

TPF-12电磁阀图片及尺寸图



TPF-12电磁阀尺寸(mm)及重量表
口径	d	L	G	H	C	CV值	重量(kg)
15	1/2	112	20.5	118	164	4	3.6
20	3/4	118	23.5	130	167	6	4.5
25	1	140	27	136	167	10	6.2
32	11/4	150	31.5	147	171	18	7.6
40	11/2	160	35	150	171	23	8.8
50	2	190	10	162	171	35	11.4
