TPS-12电磁阀

TPS-12电磁阀为温度调节型加热用电磁阀，一般用于水箱加热。
适用流体：蒸汽、温水
使用压力：0-0.7mpa
流体温度： 5-170℃
环境温度：5-55℃
额定电压： AC200V　
连接方式 ：JIS 螺纹
材质 阀体：青铜
口径范围：DN10-50

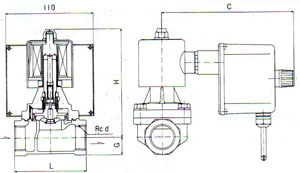

TPS-12电磁阀图片及尺寸图



TPS-12电磁阀尺寸(mm)及重量表
口径	d	L	G	H	C	CV值	重量(kg)
10	3/8	63	14.5	118	164	3	2.1
15	1/2	63	14.5	118	164	4	2
20	3/4	80	17.5	130	167	6	2.5
25	1	90	22	136	167	10	3
32	11/4	106	27	147	171	18	3.7
40	11/2	118	30	150	171	23	4.5
50	2	140	37	1062	171	35	6.2
