ED-F电磁阀

ED-F电磁阀为直动式常闭型电磁阀，适用于高粘度、低压力的场合。
动作型式： 通电打开
适用流体：水、油、气体
使用压力：0-0.7mpa
流体温度： 5-100℃
环境温度：5-40℃
额定电压： AC200V　
连接方式 ：JIS 10K法兰
材质 阀体：青铜
口径范围：DN15-80

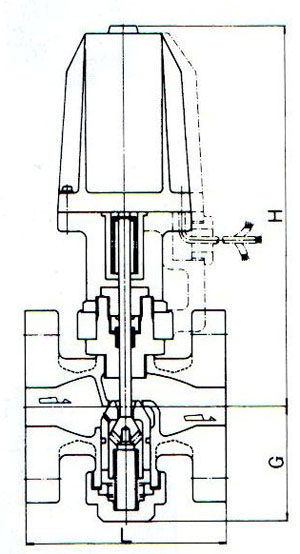

ED-F电磁阀图片及尺寸图



ED-F电磁阀尺寸(mm)及重量表
口径	d	L	G	H	CV值	重量(kg)
15	1/2	100	63	193	3	4.2
20	3/4	106	60	198	5	4.9
25	1	112	65	202	8.5	6.3
32	11/4	150	85	209	12.5	7.9
40	11/2	160	97	215	20	9.3
50	2	170	109	225	30	12.5
65	21/2	270	120	289	36	35
80	3	290	143	308	43	48
