ED-S电磁阀

ED-S电磁阀为直动式常闭型电磁阀，适用于高粘度、低压力的场合。
动作型式： 通电打开
适用流体：水、油、气体
使用压力：0-0.7mpa
流体温度： 5-100℃
环境温度：5-40℃
额定电压： AC200V　
连接方式 ：JIS 螺纹连接
材质 阀体：青铜
口径范围：DN10-50

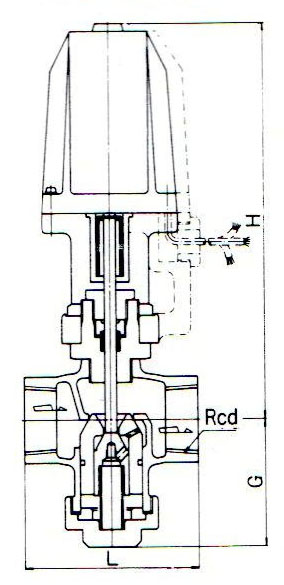

ED-S电磁阀图片及尺寸图



ED-S电磁阀尺寸(mm)及重量表
口径	d	L	G	H	CV值	重量(kg)
10	3/8	63	63	193	1.5	2.4
15	1/2	63	63	193	3	2.4
20	3/4	80	60	198	5	2.6
25	1	90	65	202	8.5	2.9
32	11/4	106	85	209	12.5	3.6
40	11/2	118	97	215	20	4.7
50	2	140	109	225	30	6.9
