KT3-D过滤器

KT3-D过滤器为不锈钢法兰过滤器，适用于蒸汽、液体。
适用流体：蒸汽、气体、液体
适用压力：1.0mpa
最高使用温度：150℃
阀体材质：不锈钢
滤网材质：不锈钢
滤网目数：40、60、80、100目
连接方式：JIS 10K法兰
公称直径：DN50-DN300

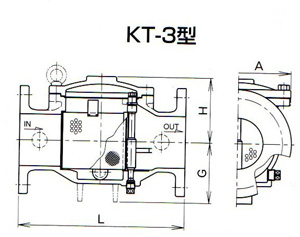

KT3-D过滤器图片及尺寸图



KT3-D过滤器尺寸(mm)及重量表
口径	L	G	KT-3			KT-3G
			H	A	重量(kg)	H	A	重量(kg)
50	220	—	67	107	8.5	140	200	10
65	270	—	89	158	13.5	170	230	15.5
80	290	—	103	200	16.5	200	280	20.5
100	350	130	126	202	23.7	235	300	29
125	390	140	146	256	42	255	370	49
150	440	135	162	280	56	270	380	64.5
200	540	200	216	358	93	—	—	—
250	680	240	266	458	184	—	—	—
300	840	280	303	526	268	—	—	—
