KT1CN-G过滤器

KT1CN-G过滤器为铸铁法兰过滤器,适用于水系统，阀体涂有树脂粉体。
适用流体：水、温水
适用压力：1.0mpa
最高使用温度：5-60℃
阀体材质：铸铁
滤网材质：不锈钢
滤网目数：40、60、80、100目
连接方式：JIS 10K法兰
公称直径：DN50-DN300

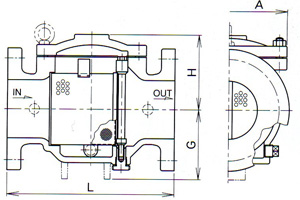

KT1CN-G过滤器图片及尺寸图



KT1CN-G过滤器尺寸(mm)及重量
口径	L	G	H	A	重量(kg)
DN50	200	—	64	110.0	7.5
DN65	240	—	89	158.0	13.0
DN80	265	—	103	170.0	18.5
DN100	290	130	128	200.0	30.5
DN125	340	140	155	252.0	47.0
DN150	380	165	171	282.0	66.0
DN200	450	200	223	368.0	118.0
DN250	560	240	273	430.0	200.0
DN300	680	280	321	482.0	290.0
