WVMR-02减压阀

WVMR-02减压阀为保压型减压阀，应用于建筑设备或工厂设备，属于大口径型减压阀。
适用介质：水、温水
一次侧压力：0.75mpa
一次侧调整压力：DN80-200: 0.05-0.35mpa;0.3-0.75mpa
                        DN250-400: 0.05-0.35mpa;0.3-0.7mpa
二次侧压力： DN80-200: 0.05-0.35mpa;0.3-0.75mpa
                   DN250-400: 0.05-0.35mpa;0.3-0.7mp
阀前后最小压差：0.05mpa
减压比：10：1
流体温度：5~60℃
阀体材质：铸铁
阀座材质：铜
阀体耐压试验：水压1.75mpa
连接方式：JIS 10K 法兰
口径：DN80-400

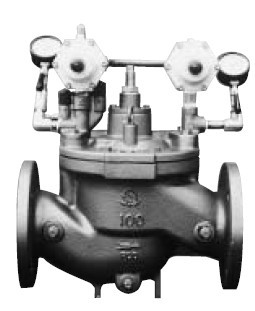

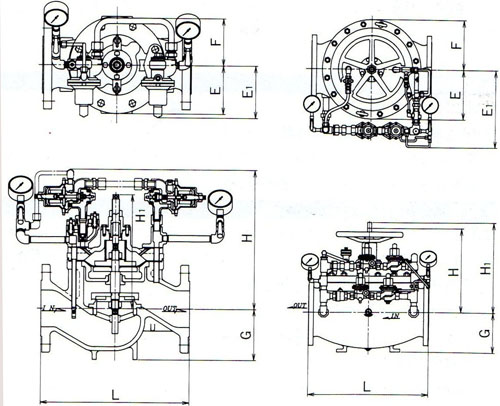

WVMR-02减压阀图片及尺寸图

WVMR-02减压阀尺寸及重量表
口径	L		G	H	H1	E	E1	F	CV值	重量(kg)
	JIS 10K	JIS 16K
DN80	350	354	110	346	261	117	136	145	54	43
DN100	400	402	130	372	300	130	136	145	96	60
DN125	440	442	140	403	371	145	136	145	150	70
DN150	500	500	165	436	416	173	136	160	216	125
DN200	600	602	200	487	522	218	136	195	384	200
DN250	720	718	240	490	560	295	470	295	600	470
DN300	820	818	280	540	620	328	380	328	864	524
DN400	1040	1036	370	690	800	440	570	440	1536	1400
