WVR-02T减压阀

日本VENN阀天阀门，WVR-02T减压阀应用于建筑楼宇设备的水减压，属于大口径减压阀。
适用介质：消火用水
一次侧压力：1.0mpa   1.6mpa两种
二次侧压力： 0.3~0.95mpa；0.3~1.0mpa
阀前后最小压差：0.05mpa
减压比：10：1
流体温度：5~60℃
阀体材质：铸铁
阀座材质：铜
阀体耐压试验：水压1.75mpa
连接方式：JIS 10K 法兰
口径：DN40-150

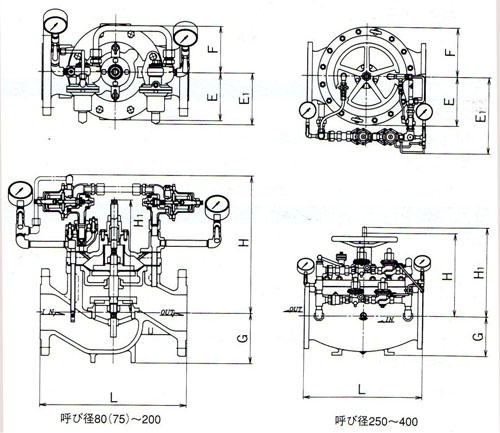

WVR-02T减压阀图片及尺寸图

WVR-02T减压阀尺寸及重量表
口径	L		G	H	H1	E	E1	F	CV值	重量(kg)
	JIS 10K	JIS 16K
DN40	260	260	80	285	230	93	136	136	18	21.5
DN50	270	270	85	285	230	93	136	136	32	24.5
DN65	340	340	100	295	261	117	136	136	38	43
DN80	350	354	110	298	261	117	136	145	54	43
DN100	400	404	130	324	300	130	136	145	96	60
DN125	440	444	140	354	371	145	136	145	150	70
DN150	500	504	165	387	416	173	136	160	216	125
DN200	600	608	200	438	522	218	136	195	384	200
DN250	720	—	240	490	560	295	420	295	600	470
DN300	820	—	280	540	620	328	430	328	864	524
DN400	1040	—	370	690	800	440	520	440	1536	1400
