日本VENN阀天阀门,WVR-02减压阀应用于建筑楼宇设备的水减压,属于大口径减压阀。
用介质:水、温水
一次侧压力:1.0mpa 1.6mpa两种
二次侧压力:DN40-250: 0.3~0.95mpa
DN300-400: 0.3~0.7mpa
阀前后最小压差:0.05mpa
减压比:10:1
流体温度:5~60℃
阀体材质:铸铁
阀座材质:铜
阀体耐压试验:水压1.75mpa
连接方式:JIS 10K 法兰

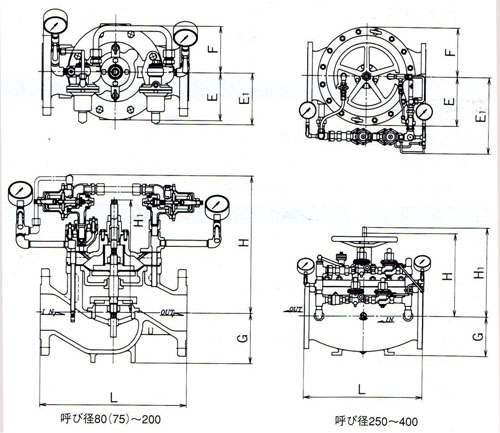

口径:DN40-400WVR-02减压阀图片及尺寸图
WVR-02减压阀尺寸及重量表 口径 L G H H1 E E1 F CV值 重量(kg) JIS 10K JIS 16K DN40 260 260 80 285 230 93 136 136 18 21.5 DN50 270 270 85 285 230 93 136 136 32 24.5 DN65 340 340 100 295 261 117 136 136 38 43 DN80 350 354 110 298 261 117 136 145 54 43 DN100 400 404 130 324 300 130 136 145 96 60 DN125 440 444 140 354 371 145 136 145 150 70 DN150 500 504 165 387 416 173 136 160 216 125 DN200 600 608 200 438 522 218 136 195 384 200 DN250 720 — 240 490 560 295 420 295 600 470 DN300 820 — 280 540 620 328 430 328 864 524 DN400 1040 — 370 690 800 440 520 440 1536 1400
