JB-24伸缩管

日本阀天VENN JB-24伸缩管主要用于冷暖房、空调系统的衔接配管使用,其作用为防止因温度变化而损坏管道，也可作为补偿使用。
使用流体：蒸汽、空气、冷温水、油
结构形式：复式
最高使用压力：1.0mpa
流体温度：250度
外筒材质：不锈钢304
内筒材质：不锈钢316
伸缩量：70mm
口径：DN20-300

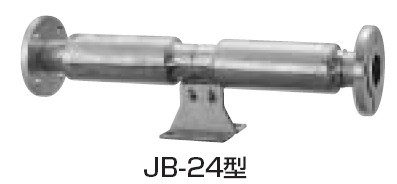

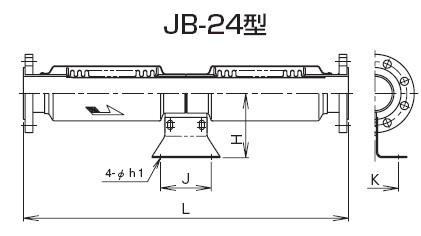

JB-24伸缩管图片及尺寸图

JB-24伸缩管尺寸(mm)及重量表
口径	L	伸缩量		H	J	K	h1	重量(kg)
		伸	缩
DN20	680	20	50	100	100	60	12	4.5
DN25	680	20	50	100	100	60	12	6
DN32	680	20	50	120	100	70	12	7.5
DN40	680	20	50	120	100	70	12	8
DN50	680	20	50	130	100	80	15	10
DN65	780	20	50	140	120	100	15	13.5
DN80	780	20	50	150	120	110	15	19.5
DN100	880	20	50	170	120	130	19	25.5
DN125	880	20	50	200	120	150	19	36.5
DN150	930	20	50	220	160	180	23	46.5
DN200	930	20	50	250	160	220	25	70
DN250	980	20	50	300	180	280	27	102
DN300	980	20	50	350	200	300	27	200
