JB-14伸缩管

日本阀天VENN  JB-14伸缩管主要用于冷暖房、空调系统的衔接配管使用,其作用为防止因温度变化而损坏管道，也可作为补偿使用。
使用流体：蒸汽、空气、冷温水、油
结构形式：复式
最高使用压力：1.0mpa
流体温度：220度
外筒材质：碳钢
内筒材质：不锈钢
伸缩量：70mm
口径：DN20-300

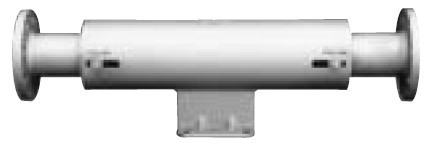

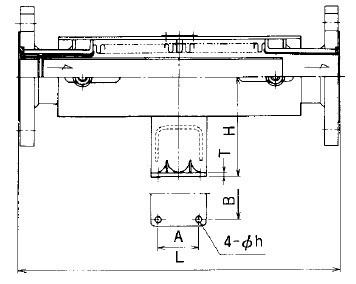

JB-14伸缩管图片及尺寸图

JB-14伸缩管尺寸(mm)及重量表
口径	L	伸缩量		H	A	B	T	h	重量(kg)
		伸	缩
DN20	365	20	50	100	100	60	3.2	12	6
DN25	365	20	50	100	100	60	3.2	12	6
DN32	365	20	50	120	100	70	3.2	12	9
DN40	365	20	50	120	100	70	3.2	12	9
DN50	365	20	50	130	100	80	3.2	15	12
DN65	415	20	50	140	120	100	3.2	15	17
DN80	415	20	50	150	120	110	4.5	15	20
DN100	415	20	50	170	120	130	4.5	19	30
DN125	440	20	50	200	120	150	4.5	19	35
DN150	440	20	50	220	160	180	6	23	62
DN200	440	20	50	250	160	220	6	25	91
DN250	465	20	50	300	180	280	6	27	103
DN300	465	20	50	350	200	300	19	28	198
