WVD-02差压调整阀

日本阀天VENN WVD-02差压调整阀，主要用于空调系统和冷暖房系统，流量大，持压稳定，精度高，操作简单。
适用流体：水、温水
一次侧适用压力：  1.0mpa
一次侧调整压力范围：0.05-0.3mpa
流体温度： 5-60℃
连接方式 ：JIS 10K法兰
阀体材质：铸铁
阀座材质：NBR
本体耐压试验：水压1.5mpa
口径范围：DN80-200

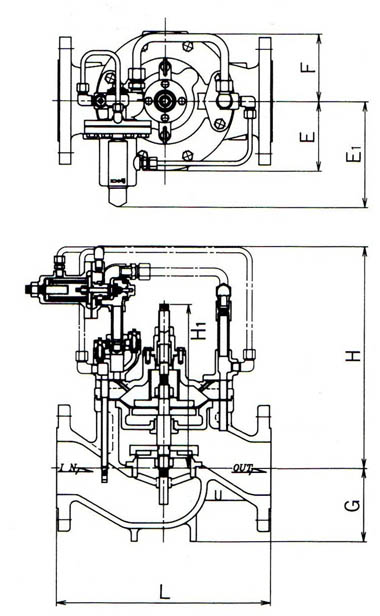

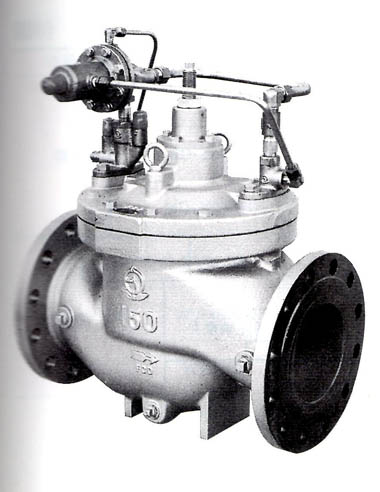

WVD-02差压调整阀图片及尺寸图





WVD-02差压调整阀尺寸(mm)及重量表
口径	L	G	H	H1	E	E1	F	CV值	重量(kg)
80	350	110	375	261	117	184	145	54	43.0
100	400	130	401	300	130	184	145	96	60.0
125	440	140	432	371	145	184	145	150	70.0
150	500	165	465	416	173	184	160	216	125.0
200	600	200	516	522	218	184	195	384	200.0
