WVMS-02一次压力调整阀

日本阀天VENN WVMS-02一次压力调整阀，主要用于空调系统和冷暖房系统，流量大，持压稳定，精度高，操作简单。
适用流体：水、温水
一次侧适用压力：  1.0mpa
一次侧调整压力范围：0.05-0.35mpa
流体温度： 5-60℃
连接方式 ：JIS 10K法兰
阀体材质：铸铁
阀座材质：NBR
本体耐压试验：水压1.5倍
口径范围：DN80-300

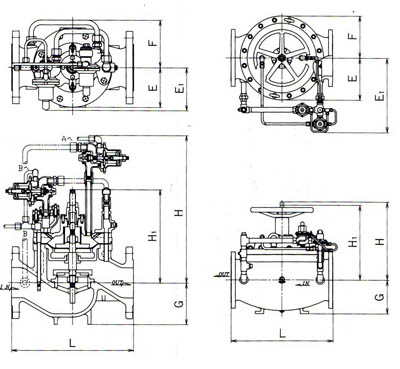

WVMS-02一次压力调整阀图片及尺寸图



WVM-02一次压力调整阀尺寸(mm)及重量表
口径	L	G	H	H1	E	E1	F	CV值	重量(kg)
80	350	110	427	261	117	136	165	54	43.0
100	400	130	455	300	130	136	165	96	60.0
125	440	140	488	371	145	136	165	150	70.0
150	500	165	521	416	173	136	190	216	125.0
200	600	200	584	522	218	136	235	384	200.0
250	720	340	490	560	295	565	295	600	470.0
300	820	280	540	620	328	575	328	864	524.0
