MD-20W一次压力调整阀

日本阀天VENN MD-20W一次压力调整阀，主要用于空调和冷暖房设备，能持压泄压，压力稳定、安全可靠。
适用流体：水
调压范围： DN15-80:   0.05-0.35MPA 0.3-0.7MPA
           DN100-150: 0.05-0.35MPA 0.3-0.5MPA
流体温度： 5-60℃
连接方式 ：JIS 10K法兰
阀体材质：铸铁
阀座材质：NBR
本体耐压试验：水压1.5mpa
口径范围： DN15-150

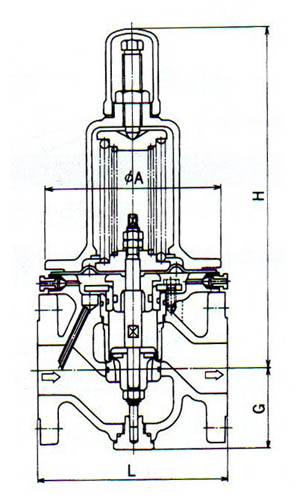

MD-20W一次压力调整阀图片及尺寸图



MD-20W一次压力调整阀尺寸(mm)及重量表
口径	L	A	G	H	CV值	重量（kg）
15	156	142	65	256	1	10.0
20	160	142	65	256	2	10.0
25	160	142	65	256	3.5	10.5
32	180	174	76	332	5.5	17.0
40	180	174	76	332	8	17.5
50	190	174	81	340	14	19.0
65	230	218	95	434	22	37.0
80	250	218	100	439	32	40.0
100	300	250	125	490	48	67.0
125	370	340	150	640	75	112.0
150	400	340	165	655	108	150.0
