WVM-02T一次压力调整阀

日本阀天VENN WVM-02T一次压力调整阀，主要用于消防水系统，流量大，持压稳定，精度高，操作简单。
适用流体：消防水
一次侧适用压力：  1.0mpa-1.6mpa
一次侧调整压力范围：1.0mpa：0.5-1.0mpa
                    1.6mpa：0.5-1.6mpa
流体温度： 5-60℃
连接方式 ：JIS 10K法兰
阀体材质：铸铁
阀座材质：NBR
本体耐压试验：水压1.5倍
口径范围： DN40-150

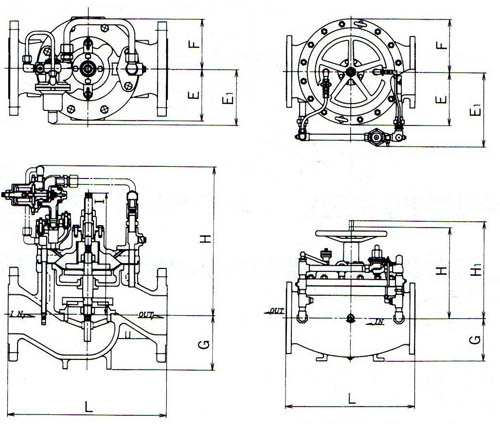

WVM-02T一次压力调整阀图片及尺寸图



WVM-02T一次压力调整阀尺寸(mm)及重量表
口径	L		G	H	H1	E	E1	F	CV值	重量(kg)
	JIS 10K	JIS 16K
40	260	260	80	345	230	93	115	216	18	23.5
50	270	270	85	345	230	93	115	216	32	26.5
65	340	340	100	375	261	117	216	145	38	43.0
80	350	354	110	346	261	117	136	145	54	43.0
100	400	404	130	372	300	130	136	145	96	60.0
125	440	444	140	403	371	145	136	145	150	70.0
150	500	504	165	436	416	173	136	160	216	125.0
200	600	608	200	487	522	218	136	195	384	200.0
250	720	—	240	490	560	295	420	295	600	470.0
300	820	—	280	540	620	328	430	328	864	524.0
400	1040	—	370	690	800	440	520	440	1536	1400
