MD-14H一次压力调整阀

日本阀天VENN MD-14H一次压力调整阀适用于水或空气，阀体上涂有防腐油，其特点是在泄压的同时保证阀前压力不受影响。
适用流体：温水、油、润滑油、A、B重油
调压范围： DN80以下： 0.05-0.35mpa
           DN100以上：0.05-0.35mpa
流体温度： 5-90℃
连接方式 ：JIS 10K法兰
阀体材质：铸铁
阀座材质：NBR
本体耐压试验：水压1.5倍
口径范围： DN15-150

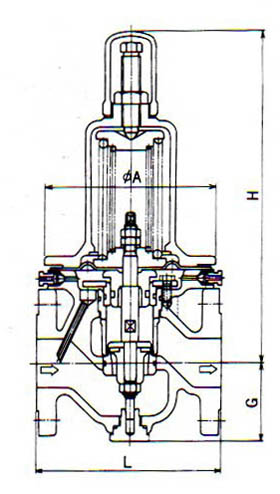

MD-14H一次压力调整阀图片及尺寸图



MD-14H一次压力调整阀尺寸(mm)及重量表
口径	L	A	G	H	CV值	重量（kg）
15	156	142	65	256	1	10.0
20	160	142	65	256	2	10.0
25	160	142	65	256	3.5	10.5
32	180	174	76	332	5.5	17.0
40	180	174	76	332	8	17.5
50	190	174	81	340	14	19.0
65	230	218	95	434	22	37.0
80	250	218	100	439	32	40.0
100	300	250	125	490	48	67.0
125	370	340	150	640	75	112.0
150	400	340	165	655	108	150.0
