日本阀天VENN WVM-02一次压力调整阀,主要用于水系统,流量大,持压稳定,精度高,操作简单。
适用流体:水、温水
一次侧适用压力: 1.0mpa-1.6mpa
一次侧调整压力范围:DN250以下:0.3-1.0mpa
DN250以上:0.3-07mpa
0.3-1.0mpa;0.5-1.6mpa
流体温度: 5-60℃
连接方式 :JIS 10K法兰
阀体材质:铸铁
阀座材质:NBR
本体耐压试验:水压1.5倍
口径范围: 1.0mpa:DN40-400

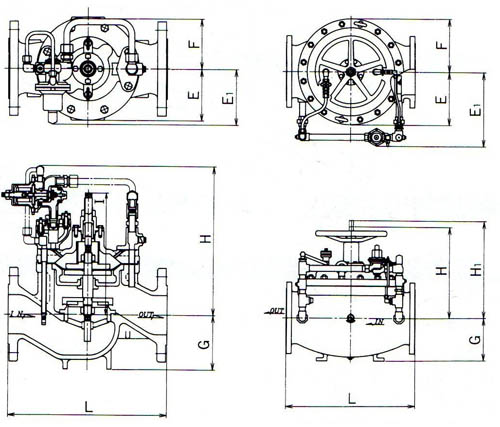

1.6mpa:DN40-200WVM-02一次压力调整阀图片及尺寸图
WVM-02一次压力调整阀尺寸(mm)及重量表 口径 L G H H1 E E1 F CV值 重量(kg) JIS 10K JIS 16K 40 260 260 80 345 230 93 115 216 18 23.5 50 270 270 85 345 230 93 115 216 32 26.5 65 340 340 100 375 261 117 216 145 38 43.0 80 350 354 110 346 261 117 136 145 54 43.0 100 400 404 130 372 300 130 136 145 96 60.0 125 440 444 140 403 371 145 136 145 150 70.0 150 500 504 165 436 416 173 136 160 216 125.0 200 600 608 200 487 522 218 136 195 384 200.0 250 720 — 240 490 560 295 420 295 600 470.0 300 820 — 280 540 620 328 430 328 864 524.0 400 1040 — 370 690 800 440 520 440 1536 1400
