日本阀天VENN JB-19伸缩管主要用于冷暖房、空调系统的衔接配管使用,其作用为防止因温度变化而损坏管道,也可作为补偿使用。
使用流体:蒸汽、空气、冷温水、油
结构形式:单式
最高使用压力:1.0mpa
流体温度:250度
外筒材质:碳钢
内筒材质:不锈钢

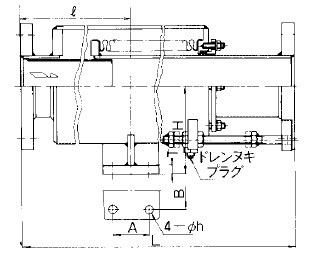

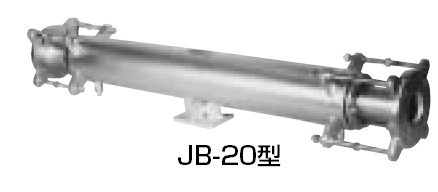

口径:DN32-400JB-19伸缩管图片及尺寸图
JB-19伸缩管尺寸(mm)及重量表 口径 JB-19型(单式) JB-20型(复式) H A B T h L & 伸缩量 重量(kg) L 伸缩量 重量(kg) 伸 缩 伸 缩 DN32 650 277.5 10 60 14 1100 20 120 22 88 90 60 9 14 DN40 650 277.5 10 60 16 1100 20 120 25 88 90 60 9 14 DN50 650 277.5 10 60 21 1100 20 120 31 128 100 70 9 22 DN65 670 287.5 10 60 26 1200 20 120 43 128 100 70 12 22 DN80 700 297.5 10 60 31 1250 20 120 49 138 100 70 12 22 DN100 700 295 10 60 42 1250 20 120 65 163 135 95 16 22 DN125 700 307.5 10 60 60 1250 20 120 92 190 155 105 16 22 DN150 700 296 10 60 89 1250 20 120 139 245 175 115 16 22 DN200 750 323 10 60 120 1300 20 120 181 265 195 135 16 25 DN250 770 345.5 10 60 156 1350 20 120 240 289 210 150 16 25 DN300 770 342.5 10 60 186 1400 20 120 292 300 225 165 19 28 DN350 800 360 10 60 225 1400 20 120 344 320 240 185 19 28 DN400 800 360 10 60 296 1400 20 120 440 370 255 190 19 28
